Tata Cara Pemasangan Turbo Timer Portman Toyota Innova #Part1

Tata cara pemasangan Turbo Timer Portman Toyota Innova #part1

1 unit TT Portman
1 unit kabel harness
Manual pemasangan

Lama pengerjaan : 5 - 10 menit
Tingkat kesulitan : gampang - medium





Tata cara pemasangan Turbo Timer Portman Toyota Innova  Tata cara pemasangan Turbo Timer Portman Toyota Innova #part1

Alat-alat yg digunakan :

Tata cara pemasangan Turbo Timer Portman Toyota Innova  Tata cara pemasangan Turbo Timer Portman Toyota Innova #part1

Proses pemasangan bekerjsama terbagi dalam 2 bagian:
1. Persiapan pemasangan dilalui dgn pemasangan socket
2. Installasi di kendaraan

Untuk Fortuner maupun Innova tidak ada perbedaan cara instalasi socket. Yang berbeda hanya cara membuka console dibawah setir dan panel2nya saja.

1. Persiapan pemasangan:
Tahap ini, kalo utk yang berada diluar kota atau yg ga mau DIY, nanti dapat dibantu oleh pihak seller untuk melakukannya. Kaprikornus tinggal 100% plug n play.
(apa yg saya sebut disini, ada di manualnya)

a. Kaprikornus Turbo Timer Portman ini tiba dengan kondisi semua dengan kabel terbuka.

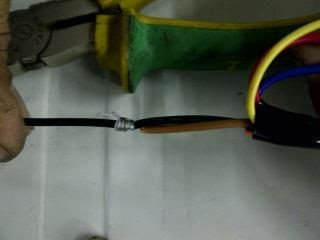

b. Pertama kita perlu gabungkan kabel coklat dan hitam
Tata cara pemasangan Turbo Timer Portman Toyota Innova  Tata cara pemasangan Turbo Timer Portman Toyota Innova #part1

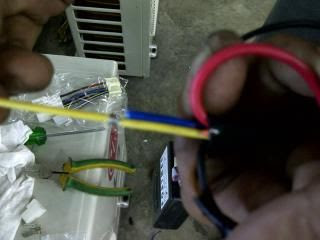

c. Kabel biru dan kuning digabung spt diatas
Tata cara pemasangan Turbo Timer Portman Toyota Innova  Tata cara pemasangan Turbo Timer Portman Toyota Innova #part1

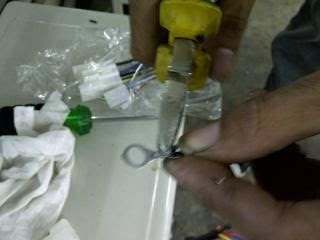

d. kemudian hasil dari (b) dipasang ring melingkar krn itu utk nanti disambung ke massa di body.
Tata cara pemasangan Turbo Timer Portman Toyota Innova  Tata cara pemasangan Turbo Timer Portman Toyota Innova #part1

e. hasil dari (c) dan kabel merah dipasang pengecap logam yg nanti dimasukkan ke dalam socket
Tata cara pemasangan Turbo Timer Portman Toyota Innova  Tata cara pemasangan Turbo Timer Portman Toyota Innova #part1

f. Setelah semua siap maka hasil dari (e) dimasukkan ke dalam socketnya.
Tata cara pemasangan Turbo Timer Portman Toyota Innova  Tata cara pemasangan Turbo Timer Portman Toyota Innova #part1

Perhatikan warna kabel dan lokasi pemasangan pd socket

* Semua pengecap besi, socket, ring, dan mur, disediakan dalam paketnya.

Selesai sudah tahap pertama persiapan. Sekali lagi, tahap ini dapat kita minta tolong dengan pihak toko utk melakukannya buat kita. Supaya kita benar2 plug n play dan tidak terjadi salah pasang kabel.


next :  Tata cara pemasangan TT Portman Toyota Innova #part2
