Tata Cara Pemasangan Turbo Timer Portman Toyota Innova #Part2

Tata cara pemasangan Turbo Timer Portman Toyota Innova #part2

sebelumnya : Tata cara pemasangan TT Portman Toyota Innova #part1

2. Installasi di kendaraan
a. Buka bab bawah kolom stir

Tata cara pemasangan Turbo Timer Portman Toyota Innova  Tata cara pemasangan Turbo Timer Portman Toyota Innova #part2

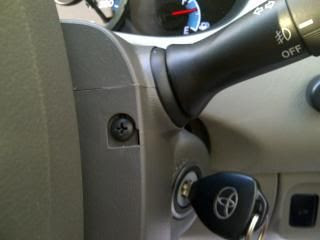

b. Buka pelapis plastik pada kolom setir dengan membuka 3 sekrup saja. Utk membuka 2 sekrup yg dibawah setir, ada baiknya mesin dijalankan sehingga gampang kita memiringkan setir dalam posisi 90 derajat. Sehingga sekrupnya terlihat di sebelah kiri dan kanan. Kemudian kita buka sekrup yg bab bawah.
Tata cara pemasangan Turbo Timer Portman Toyota Innova  Tata cara pemasangan Turbo Timer Portman Toyota Innova #part2

Tata cara pemasangan Turbo Timer Portman Toyota Innova  Tata cara pemasangan Turbo Timer Portman Toyota Innova #part2

Tata cara pemasangan Turbo Timer Portman Toyota Innova  Tata cara pemasangan Turbo Timer Portman Toyota Innova #part2

c. Setelah semua terbuka, maka kabel didalam kolom setir akan terlihat, dan kita akan menemukan socket yg terbungkus busa spt pada foto.
Tata cara pemasangan Turbo Timer Portman Toyota Innova  Tata cara pemasangan Turbo Timer Portman Toyota Innova #part2

d. Lepaskan socket tsb
Tata cara pemasangan Turbo Timer Portman Toyota Innova  Tata cara pemasangan Turbo Timer Portman Toyota Innova #part2

e. Lalu pasangkan kabel harness yg sudah disupply dlm paket TT
Tata cara pemasangan Turbo Timer Portman Toyota Innova  Tata cara pemasangan Turbo Timer Portman Toyota Innova #part2
f. Sisa socket pada kabel harness, dihubungkan ke modul turbo timer
Tata cara pemasangan Turbo Timer Portman Toyota Innova  Tata cara pemasangan Turbo Timer Portman Toyota Innova #part2
g. Kabel dari modul, disambungkan ke displaynya
Tata cara pemasangan Turbo Timer Portman Toyota Innova  Tata cara pemasangan Turbo Timer Portman Toyota Innova #part2

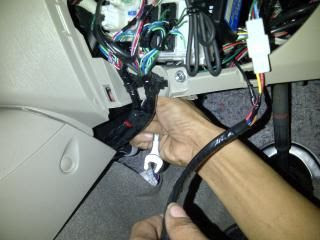

h. Jangan lupa memasang kabel hitam/massa tadi ke body mobil. Kalo dalam kasus ini, diambil tonjolan baut yg terdapat sekitar wiring utama dibawah setir.
Tata cara pemasangan Turbo Timer Portman Toyota Innova  Tata cara pemasangan Turbo Timer Portman Toyota Innova #part2
Karena lokasinya dibalik itu, jadi ga sanggup ambil gbr, hehehe....Tapi pada dasarnya pasang ke massa/body mobil

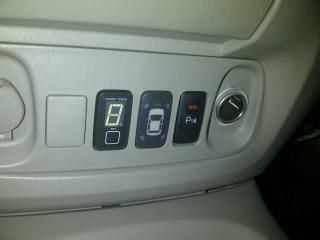

i. Tinggal pasang display dilokasi yg kita mau, sanggup ditengah atau sekitar electrik mirror. Ini pola yg saya pasang ditengah
Tata cara pemasangan Turbo Timer Portman Toyota Innova  Tata cara pemasangan Turbo Timer Portman Toyota Innova #part2
Selesai sudah pemasangan. Makara utk memasang plastik kolom setir, tinggal lakukan langkah sebaliknya dan tutup kembali cover plastik di bawah setir.

Penampakan display Turbo Timer yg sudah bekerja.
